座標設置について/AutoCAD

▼0627修▼


座標設置について/AutoCAD


▼AutoCADの座標設置方法↓


▼AutoCADの画面↓

AutoCADの座標設置について/AutoCAD
●AutoCADを利用する場合、【数学座標】を理解することは正確な図面を描く上で大切なことです。今回は、座標設定について確認してみます。↓

相対/絶対座標、角度(60進数/10進数)、デカルト/極座標
●AutoCADの座標(数学座標)での作図について・・・hD:水平距離/vD:垂直距離/S:(斜)距離/A:角度とします。↓

1)AutoCADの座標には、【デカルト座標】(X,Y)=(水平距離,垂直距離)=(hD,vD)、または【極座標】(距離<角度)=(S<A)で座標位置(点の位置)が指定できます。【数学座標】では、横方向がX軸で、縦方向がY軸です。↓
※注意:「<」記号はAutoCADのコマンド入力の場合、半角英数文字です。コマンド指示・数値入力は必ず「半角英数字」で入力してください。↓

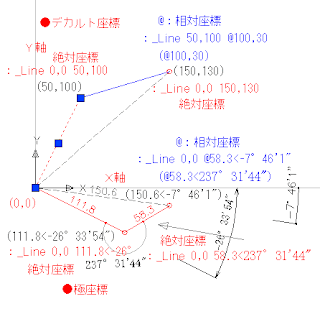

2)また、AutoCADの点の位置には、【絶対座標】(X,Y)と、【相対座標】(@X,Y)があります。【絶対座標】は「原点(0,0)からの(X,Y)=(hD,vD)または(S<A)」で、【相対座標】は、(@X,Y)または(@S<A)で、「最後に入力した点からの距離/角度」で指定します。(例)投稿画像を参考にしてください。↓

●AutoCADでは、一般に【極座標】の時、角度の左(反時計)回りが正の方向で、(-)符号を付けると右(時計)回りの角度に修正できます。地形図などでの【測量座標】の極座標(トラバース座標など)は、角度が右回りで、北がX座標の(+)方向で、東がY座標の(+)の方向になります。→※AutoCADで【測量座標】の点を図面に落とすときは、角度に(-)符号を付けて、XYの座標値を逆にする必要があるので注意してください。↓

●また、AutoCADの角度には【60進数】の「度分秒=30d25'40.3"」と、【10進数】角度の「30.42786」があるので、角度形式に注意することが必要です。AR_CADやJw_CADの場合10進数角度の入力しかできないので、°’”(60進数)形式のものを関数電卓やExcel等で10進数角度に修正する必要があります。AutoCADの場合、【d’”】の角度形式を利用すれば、60進数角度でのコマンド入力が可能です。また、AutoCADは【実寸大の図面】(単位mm)で描くのが基本なので長さ(距離)の単位はmmで計算して図面の作図を行ってください。後で図面を利用したり、他の人に図面を渡すことを考えても【実寸大の図面】で統一したほうが混乱がありません。↓
●AutoCADの【単位管理】で、度/分/秒形式→【d’”】の角度形式と角度の精度を0.0000に設定すると、指定された単位設定が座標表示(画面下部)やオブジェクトプロパティ管理画面の数値に反映されます。測量計算などの【測量座標】を利用する場合、この方法が便利です。↓

AutoCADの関連記事の紹介
次の、AutoCADに関するウェブページを参考にしてください。・・・GoogleブログS.x1より↓

リンク▲AutoCADの活用(データ変換)
リンク▲AutoCADの画面設定
リンク▲モデル空間とペーパー空間/AutoCAD
リンク▲コマンド入力/AutoCAD
リンク▲ラベル【AutoCAD、CAD】・・・GoogleブログS.x1より
リンク▲ラベル【AutoCAD、エクセル、GioLine】・・・GoogleブログS.x1より

AutoCADのオススメサイトの紹介
「AutoCAD LT 入門者の自習室」←お薦めサイト!!です。初心者でも分かり易く解説されています。↓
リンク▲【AutoCAD LT 入門者の自習室】
