エクセル測量関数アドインの紹介(1)

▼0616A▼

エクセル測量関数アドインの紹介(1)

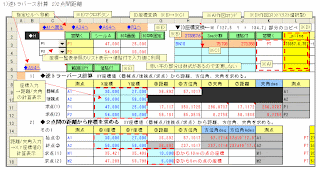

画像(1)Bgkx2▼クリックで画像の拡大ができます。↓


画像(2)Bgkx2▼クリックで画像の拡大ができます。↓


画像(3)Bgkx2▼クリックで画像の拡大ができます。↓


●今回は、エクセルの測量関数アドインを紹介します。↓
「(CivilMan) 測量関数アドイン」の紹介

●「(CivilMan) 測量関数アドイン」は、エクセルの測量関数アドインで、角度変換、トラバース計算、道路線形計算などに応用できる関数の利用が可能になります。このアドインを利用して、投稿画像のようなエクセルのファイルを作成してみました。但し、「(CivilMan) 測量関数アドイン」をインストールして有効にしないと正常に動作しません。また、マクロを含んでいるので有効設定してください。※アドインの有効設定がON(チェック)で正常に動作しない場合は、一度OFFにして再度ONにすると正常にアドインが動作するようです。↓

1)エクセルのアドインについては、次の記事を参考にしてください。↓
リンク▲エクセルのアドインの利用
2)次のリンクで「(CivilMan) 測量関数アドイン」のダウンロードができます。↓
リンク▲「(CivilMan) 測量関数アドイン」のダウンロードサイト
3)次のリンクで「(CivilMan) 測量関数アドイン」で利用できる測量関数の確認ができます。↓
リンク▲エクセル測量関数アドインの紹介(2)

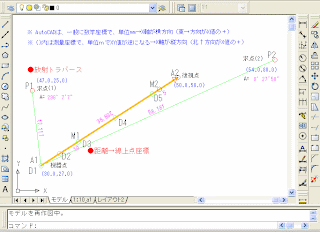

●今回、公開したエクセルファイルを利用すると、「(CivilMan) 測量関数アドイン」を有効にすることで、簡単に放射トラバース計算や2点の距離と角度からの座標計算ができます。また、計算結果を利用してAutoCADでの作図も可能です。実際に作成したAutoCADでの画像も掲載しました。↓

エクセルファイルのダウンロード
●(a)【SkyDrive】の公開フォルダ「03_doc_all」の埋め込みリンクです。「1a_CMan_CAD.zip」圧縮フォルダのクリックでダウンロードボタンが表示されます。↓


(b)リンク▲フォルダ名のクリック→スカイドライブ(s.x1)公開フォルダ「03_doc_all」表示→「1a_CMan_CAD.zip」圧縮フォルダのクリックでダウンロードボタンが表示されます。↓

●(a)公開フォルダ「03_doc_all」→ファイル名「1a_CMan_CAD.zip」をクリック→【ダウンロード】ボタン表示でダウンロードしてください。「1a_CMan_CAD.zip」は、圧縮形式データ(ZIP形式)なので解凍して利用してください。↓
解凍後に、フォルダにあるファイル名「↑1a3_Exc_VBA_CMan.xls」のエクセルファイルが目的のエクセルデータです。「↑CManS_AtCAD_a2p.dwg」は、AutoCADデーターです。2004LTで作成しました。AutoCADがインストールされていないと残念ながら開くことができません。↓

関連記事の紹介・・・参考にしてください。↓

●連載記事(ExcelでAutoCADコマンド作成)↓

リンク▲ExcelでAutoCADコマンド作成(6)横型作図(線/点/コピー/横型座標)・・・Googleブログ(k.x2)より
リンク▲エクセルでAutoCADのコマンドを作成(5)円弧の作図と図形の回転・・・Googleブログ(k.x2)より
リンク▲ExcelでAutoCADコマンド作成(4) 線と点の作図・・・Googleブログ(k.x2)より
リンク▲ExcelでAutoCADコマンド作成(3) 座標一覧表の利用・・・Googleブログ(k.x2)より
リンク▲ExcelでAutoCADコマンド作成(2) ドーナツの作図・・・Googleブログ(k.x2)より
リンク▲エクセルでAutoCADのコマンド作成(1)概要・・・Googleブログ(k.x2)より

▲0616A▲↓
