オフセット/メジャー/ディバイダ操作 AutoCAD

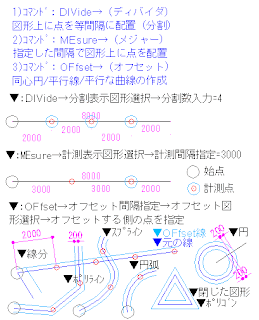

▼画像(1)画像のクリックで画像の拡大ができます。↓


▼0216A▼atc↓

オフセット/メジャー/ディバイダ操作↓
AutoCADの活用


▼オフセット/計測/等分割操作

1)コマンド:DIVide→(ディバイダ)・・・図形(オブジェクト)上に点を等間隔に配置(分割)できます。↓
操作法▼コマンド:DIVide→分割表示する図形を選択→分割数の入力↓
※直線・ポリライン(連続線)・スプライン(曲線)・円弧でも【等分割操作】ができます。↓
例)等間隔にボルト(金具)を設置する。等間隔に樹木を配置する。

2)コマンド:MEsure→(メジャー)・・・指定した間隔で図形上に点を配置できます。↓
操作法▼:MEsure→計測表示する図形を選択→計測間隔の指定=3000(左側から計測)↓
※直線・ポリライン(連続線)・スプライン(曲線)・円弧でも【計測操作】ができます。↓
例)20m測点の道路線形に点を作図する。↓

3)コマンド:OFfset→(オフセット)・・・同心円/平行線/平行な曲線の作成ができます。↓
操作法▼:OFfset→オフセット間隔の指定→オフセットする元の図形を選択→オフセットする側の点を指定↓
※直線・ポリライン(連続線)・スプライン(曲線)・円弧でも【オフセット操作】ができます。↓
例)道路線形の右(左)側の道路幅員を作図する。↓

エクセルに関する過去記事です。参考にして下さい。
管理人が、ブログ【ひろの青い空】(gooサイト)でAutoCADに関しての記事をまとめたものです。記事カテゴリーの【AutoCAD】で検索できる内容です。↓


リンク▲AutoCAD
・・・ブログ【ひろの青い空】→カテゴリー(AutoCAD)より↓
