【連続線】作図モード↓
JW_CADの活用


▼【連線】:連続線作図モード

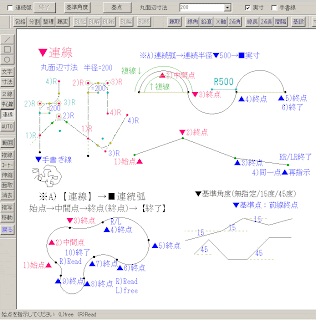

1)【連線】→※A)■連続弧をON→【連続弧半径】を500に設定→■実寸をONで、投稿画像のような連続円弧を描くことができます。始点→中間点→終点→次の終点→の順に連続円弧を描きます。●【終了】ボタンを押す/●同一点再指示/●Enterを押すなどの方法で連続線の作図を終了できます。【弧反転】ボタンで、円弧の作図方向を反転することができます。ボタンを押すたびに反対方向に作図位置が反転します。↓

2)図のように【複線】モードで片側毎に複線を引くことができます。路線などの道路幅の作図に応用できます。↓

3)【連線】がOFFの状態で→【丸面辺寸法】の半径を指定できます。投稿画像のように頂点を指定することで、角部分に丸面を付けることができます。また、丸面辺寸法が無指定の場合は連続折れ線の作図ができます。基準角度(無指定/15度/45度)を指定することもできます。指定した角度ごとに角度が変化します。↓

4)【手書き線】ボタンONで自由に手書き線を描けます。始点でLクリック→マウスでドラッグした位置に線を描く→終点でLクリックすることで作業を終了します。↓


優良サイトの紹介・・・【JWCADの使い方】↓


リンク▲【JWCADの使い方】の「連線」
のページを紹介します。↓

▲JWCADの使い方が項目ごとにまとめてあるので、大変参考になるサイトです。投稿図形と一緒にレッスンすると解り易いと思います。↓
