【矩形】作図モード↓JW_CADの活用

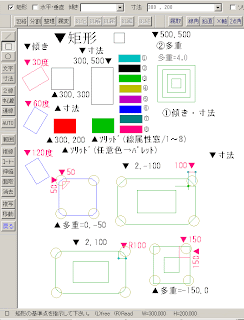

画像(1)▼↓



▼1010▼jwc↓

【矩形】作図モード↓
JW_CADの活用


▼【矩形】作図モード

▼【矩形】作図の操作です。↓

1)【矩形】モードで(200,200)の様に【寸法】(幅,高さ)で矩形のサイズを指定できます。また、【傾き】で傾斜角度の指定ができます。角度は左回りです。↓

2)【ソリッド】を利用すると図形の塗りつぶしができます。【任意色】OFFでは、線属性窓が開き、1~8の線番号で色の指定ができます。任意色ONの場合は、色選択のパレットが開くので、任意の色の指定が可能です。↓

3)多重円の指定で(4,0)の時は内側向きに指定数の多重線の矩形の作図ができます。他にも投稿画像のように、面取り(角/丸型)や内側の距離の指定などができます。↓


優良サイトの紹介・・・【JWCADの使い方】↓


リンク▲【JWCADの使い方】の「矩形」
のページを紹介します。↓
▲JWCADの使い方が項目ごとにまとめてあるので、大変参考になるサイトです。投稿図形と一緒にレッスンすると解り易いと思います。↓

▲1010▲jwc↓
