【文字】入力モード↓JW_CADの活用

画像(1)▼↓


▼1009▼jwc↓

【文字】入力モード↓
JW_CADの活用

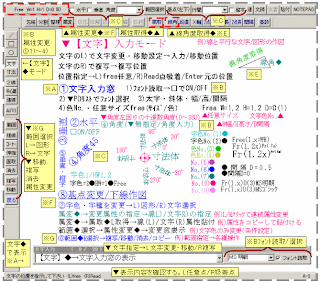

▼【文字】入力モード

▼【文字】入力モードの操作です。↓

1)文字のL)クリックで文字変更・移動設定→入力/移動位置指定で文字の移動や内容の変更ができます。↓

2)文字のR)クリックで複写→複写位置で文字複写ができます。↓

3)移動/複写の位置指定→L)free任意の位置/R)Read点に吸着(スナップ)/Enter元の位置に文字を配置できます。↓

(1)【文字】入力モードでは、【文字入力窓】が表示され、ここで文字入力ができます。↓

(2)文字属性設定◆ボタン→設定ダイアログの表示され次のような設定ができます。・・・↓

1)フォント読取→□でON/OFF 2)▼PD(プルダウン)リストでフォント選択↓
3)太字・斜体設定や幅W/高さH/文字間隔Dの設定
4)文字色No.(番号指定)・任意サイズfreeで自由に文字サイズや文字色・・・の設定ができます。↓

(3)基点変更や下線の作図設定ができます。↓

(4)属性変更で字色・字種等を変更するとき、取得した文字属性の貼り付けは、L)クリックで図形指定で、R)クリックで文字指定での変更ができます。例)L図形/R文字クリックで連続属性変更ができます。↓

(5)範囲◆ボタンRクリック選択→各種操作◆ボタンを押すことで、文字の複写/移動/消去/コピーができます。↓

(6)例)線と平行な文字/図形の作図・・・【線角】目的の線の角度取得は、線の(L)クリックで傾きに線角度が自動入力され、この角度を文字や図形の作図に利用できます。線と平行な図形(文字)を描くことができます。↓

▲1009▲↓
