複写/移動↓JW_CADの活用

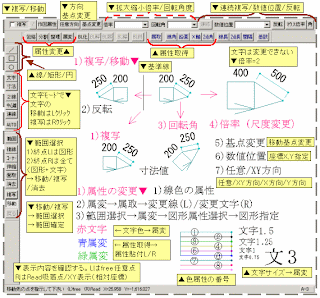

画像(1)▼↓



▼1008▼jwc↓

複写/移動↓
JW_CADの活用


▼複写/移動操作

1)【複写/移動】モードで各種操作ができます。↓

▼範囲選択↓

範囲選択の1)終点Lクリックは図形のみの選択で、2)終点Rクリックは全て(図形+文字)の選択です。↓

1)【複写】:●複写→範囲指定→範囲確定か●範囲選択→複写/移動で、図形が反転しカーソルの移動と同時に図形が移動します。カーソルで複写/移動位置の指定後、任意のボタンを押すと複写確定できます。□複写のチェックで、複写/移動の切り替えができます。↓

【複写/移動】モードで表示されるツールバーで次のような設定ができます。↓

2)【反転】:図形の選択→反転ボタン→基準線の指定で反転ができます。↓

3)【回転角】:図形の選択→角度指定で図形の回転ができます。10進数角度で、左回りの角度です。(右回りの時は、-(マイナス)を付けます。0~360度)↓

4)【倍率】(尺度変更):図形の選択→倍率指定で図形の拡大縮小ができます。文字の大きさは変化しません。0.5で1/2、2で2倍の図形に変更できます。↓

5)基点変更:複写/移動の基点の変更ができます。

6)数値位置:「100,100」のように、X,Y方向(相対座標)の数値位置の指定ができます。↓
↓
7)任意/XY方向:任意方向・X軸方向・Y軸方向・XY軸方向の選択ができます。↓

8)文字モードで、文字の移動はLクリックで、複写はRクリックで行います。↓

属性変更↓

1)属性の変更ができます。既設の図形や文字の属性(色・線種・文字種)の変更や属性の貼り付けができます。↓

1)線色または線種のみ変更→線色・線種を変更などができます。↓

2)【属変】属性変更→【属取】属性の取得→変更線(L)/変更文字(R)の指定で属性変更ができます。↓

3)【範囲選択】→【属変】→図形属性選択ダイアログの表示と属性設定変更→図形指定で属性の変更ができます。↓

▲1008▲jwc↓
