中心線/複線/面取/伸縮/巾線/コーナー

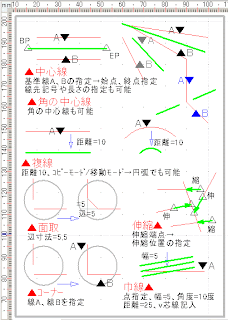

画像(1)▼↓


▼0929▼arc↓

【中心線/複線/面取/伸縮/巾線/コーナー】↓
▲AR_CADの活用


中心線/複線/面取/伸縮/巾線/コーナー

1)【中心線】・・・基準線A、Bの指定選択→始点、終点指定で中心線が描けます。線先記号や長さの指定も可能です。 ▲角の中心線・・・角の中心線も可能で、角度を2等分できます。↓

2)【複線】・・・基準線との幅の距離10、コピーモード/移動モード選択で、マウス指定する側に複線が描けます。円弧でも複線操作が可能です。↓

3)【面取】・・・辺寸法=5,5で、2辺の長さを指定します。↓

4)【伸縮】・・・伸縮端点の指定→伸縮位置の指定で線の伸縮ができます。スナップ点を利用すると便利です。↓

5)【巾線】・・・基準点の指定→終点をマウス指定します。幅=5、角度=10度、距離=25、v芯線記入などを設定できます。↓

6)【コーナー】・・・線A、線Bを指定するとコーナー処理が行われます。↓

▲0929▲arc↓
