移動/複写↓
▲AR_CADの活用


【移動/複写】モードをまとめてみました。↓

1)目的の図形を【図形選択】→【○選択範囲確定】ボタン→反転表示状態で【グリップ】にポインタを重ねると(+)形に変化→移動基点の指示→ポインタと図形が同時に移動できる→移動(複写)先位置指定で、移動(複写)ができます。(+Sift)で移動(複写)すると平行位置(X/Y軸方向)に配置できます。↓

2)図形選択様式の【全て/線のみ/文字のみ/寸法のみ】を上部ボタンで選択できます。→(+)形ポインタ表示状態でツールバーのボタン表示が変化します。また、【移動/複写】モードでは、(+)形ポインタ表示状態で、スナップやグリッドを利用して、移動(複写)基点を細かく指定できるので正確な点への移動(複写)ができます。↓

a)【倍率/角度】設定欄の表示(リスト選択指定、又は値入力)↓
・・・●「倍率▼=2」の様に、移動(複写)後の図形の拡大/縮小ができます。(1/2の時は、倍率▼=0.5を入力)↓
・・・●「回転角度▼30度」の様に、移動(複写)後の図形を指定角度に傾けることができます。↓

b)【座標位置移動】↓

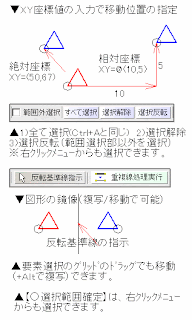

・・・●XY座標値入力で移動先の位置指定ができます。XY座標値の絶対座標「XY=(50,67)」、相対座標「XY=@(10,5)」、マウスによる指定が可能です。↓

c)【X/Y軸方向移動】・・・移動(複写)方向形式の指定ができます。↓
・・・●X軸方向 ●Y軸方向 ●XY軸方向(1)(2) ●任意方向↓

3)a)図形を【全て選択】(Ctrl+Aと同じ) b)【選択解除】などのボタン指定ができます。※右クリックメニューからも選択できます。↓

4)図形の選択→ボタンを押して、【反転基準線の指示】で線対称の【鏡像】が作成できます。(複写/移動で可能です。)↓

5)図形の移動(複写)は、【要素選択】モードの【グリッドのドラッグ】でも移動(+Altで複写)できます。↓

6)【○選択範囲確定】は、右クリックメニューからも選択できます。速く作業ができます。↓

▲0925▲arc↓
