文字ツールバー▲AutoCADの活用

▼画像(1)▼↓


▼830▼↓

▼文字ツールバー↓
▲AutoCADの活用


▼【ツールバー】を利用すると文字の各種の設定ができます。↓

a)文字スタイルコントロール・・・リストからスタイルを選び、選択図形/編集文字のスタイルを変更できます。↓
b)画層・・・リストから画層を選び、選択図形/編集文字の画層の変更ができます。↓
c)【プロパティ】ツールバー・・・リストから設定を選び、文字の色/線の太さの変更ができます。↓
d)【文字ツールバー】・・・ツールボタンで文字の各種設定ができます。↓
1)マルチテキスト・・複数行の文字や装飾文字↓
2)一行文字・・簡易文字入力/一行のみの編集↓
3)文字編集・・MText/Text/グループ化文字の編集↓
4)文字の検索と置換・・図面の文字を探す/まとめて変更する↓
5)文字スタイル・・文字書式設定のダイアログ表示↓
6)文字尺度変更・・文字のサイズを変更する↓
7)文字の位置合わせ・・・基点の位置↓


▼AutoCADの活用・・・HPへリンクできます。

上記リンクで、【AutoCADの活用】のブログの内容をホームページにまとめてみました。皆さんの参考になれば幸いです。↓
▲830▲↓
スポンサーサイト

テーマ : ソフトウェア
ジャンル : コンピュータ

HPへ投稿▲AutoCADの活用

▼831▼↓

▼HPへ投稿↓
▲AutoCADの活用


AutoCADは大変便利なCADソフトです。AutoCADの利用法をまとめてみました。↓

▼AutoCADの活用・・・HPへリンクできます。

【AutoCADの活用】のブログの内容をホームページにまとめてみました。皆さんの参考になれば幸いです。↓
▲831▲↓

テーマ : ソフトウェア
ジャンル : コンピュータ

プロパティ設定(文字)▲AutoCADの活用

画像(1)▼↓


▼0830▼atc↓

▼プロパティ設定(文字)↓
▲AutoCADの活用


【プロパティ】設定を利用すると、既設の図形の書式の変更/修正ができます。各項目をPD▼のリスト選択や数値入力で、図形の書式に反映されます。文字の【プロパティ】では、次のような設定ができます。↓

文字の【プロパティ】設定(PD▼はプルダウンリスト)↓
●一般↓
1)色の書式設定ができます。PD▼から選択でき、パレットを使うと利用できる色の種類が増えます。選択した色はカラー番号で管理すると便利です。↓
2)PD▼から画層を選ぶことができます。選択図形は選択された画層に移動します。↓
3)PD▼から線の太さの設定ができます。(フォントの種類で異なります。)↓
●文字↓
1)内容・・・内容を書き換えることで文字図形に反映されます。↓
2)PD▼から文字スタイルを選択し、変更できます。↓
3)文字の基点の位置合わせができます。(左/中心/右など)↓
4)文字の高さを変更することで文字サイズを変えることができます。よく使う操作なので活用できます。↓
5)回転角度を指定することで文字を、傾けることができます。角度の指定は、30d20'22"のように「度d分'秒"」形式を利用すると便利です。回転方向は左回りです。↓
6)傾斜角度で、指定した角度に文字の斜体表示ができます。↓
●その他↓
1)上下逆 / 2)前後を逆 などの設定ができます。はい/いいえの選択でON/OFFの切り替えができます。↓

文字の【プロパティ】設定を利用すると、修正が簡単にできます。範囲指定して複数図形の文字のみの設定を変更することもできます。但し。AutoCAD間でのデーターのやり取りでは書式が反映できますが、DXF形式に変換したり、他のソフトとの互換性を考慮する場合は書式が変更でないものもあるので注意してください。↓

▲0830▲atc↓

テーマ : ソフトウェア
ジャンル : コンピュータ

放射トラバース▲GioLineの活用

▼画像(1)▼↓

↓▼825▼↓

▼【放射トラバース】↓
▲GioLineの活用

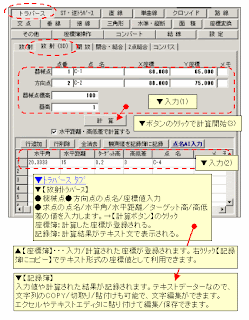

●放射トラバース(3D)・・・GioLineで計算してみました。↓
以下のような操作手順で計算できます。

▼放射トラバースは、・・・器械点と方向点の入力→標高の設定→水平距離と水平角の入力→座標値の出力・・・基準の2点からの角度と距離でその点の座標を求めます。↓
↓
▼【入力データー】↓
1)座標簿に登録した座標は、右クリック→【器械点/方向点に入力】で選択入力できます。↓
器械点 1 C-1 60.0000 65.0000  0.000 ↓
後視点 2 C-2 88.0000 75.0000   0.000 ↓
器械点標高= 100 ・・・測量機器を設置した場所の標高:※1)KBMなどの測量杭の標高↓
器 高= 1      ・・・ 杭頭から測量機器の視準高までの高さ↓
器械高= 101    ・・・器械点標高+器械高↓
点番 4 から登録  ・・・座標簿の登録場所↓

▼【入力データー】・・・一覧表に入力します。(水平距離・高低差で計算→チェックでON)↓
点名 水平距離 水平角   鉛直距離 ターゲット高 ↓
C-4 15.000    20°33′33″ 3.000 0.200 ↓

▼【出力データー】↓
方向角      X座標 Y座標 Z座標 ↓
40°12′47″   71.455 74.684 103.800 ↓

計算結果は記録簿に表示されます。テキストを複写すれば、エクセルのデーターとして利用できます。↓

操作のまとめ
▼トラバース タブの選択→▼【放射トラバース】タブの選択↓
1)●機械点/方向点の点名/座標値入力→●求点の点名/水平角/水平距離/ターゲット高/高低差の値を入力します。→【計算ボタン】のクリック▼で計算実行できます。↓
●座標簿:入力した座標や計算した座標が登録されます。↓
●記録簿:計算結果がテキスト文で表示されます。↓

2)【座標簿】・・・入力/計算された座標が登録されます。右クリック【記録簿にコピー】でテキスト形式の座標値として利用できます。↓
3)【記録簿】 ・・・入力値や計算された結果が記録されます。テキストデーターなので、文字列のCOPY/切取り/貼付けも可能で、文字編集ができます。エクセルやテキストエディタに貼り付けて編集/保存できます。↓

▼次のウェブページも参考にしてください。↓
測量に役立つソフト【GioLine】測量計算ソフト
逆放射トラバース【GioLine】測量計算ソフト

▲825▲↓

テーマ : ソフトウェア
ジャンル : コンピュータ
